2475接線圖（正反轉加調速）
2475接線圖（正反轉加調速）

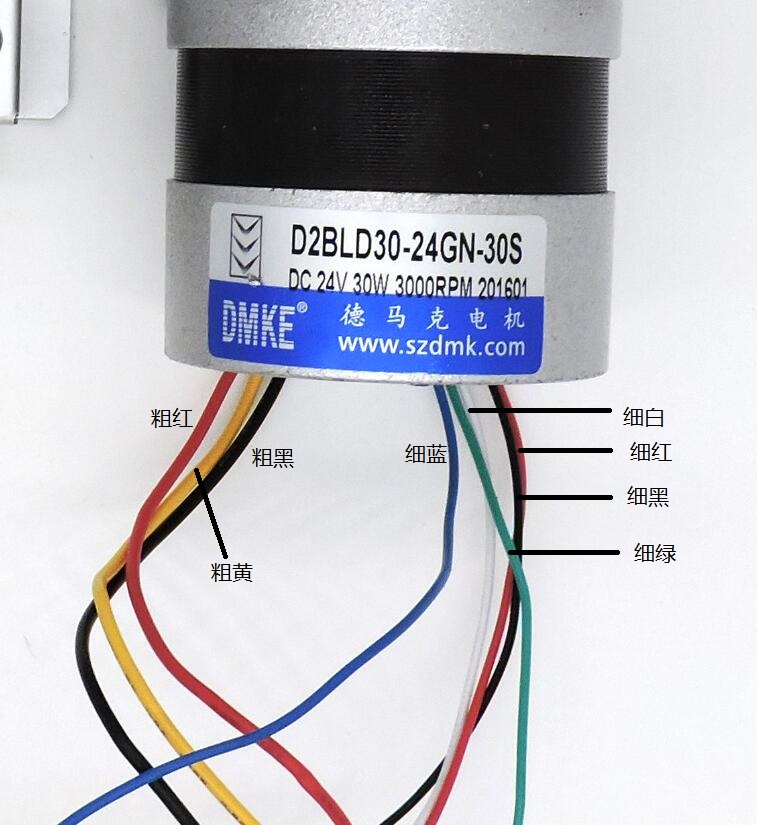

一、首先辨識清楚直流無刷電機上的線：
如上圖，直流無刷電機一共有八根線
三根是粗的，五根是細的分別為：
粗紅 細藍
粗黃 (粗白) 細白（細黃）
粗黑 細紅
細黑
細綠
分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

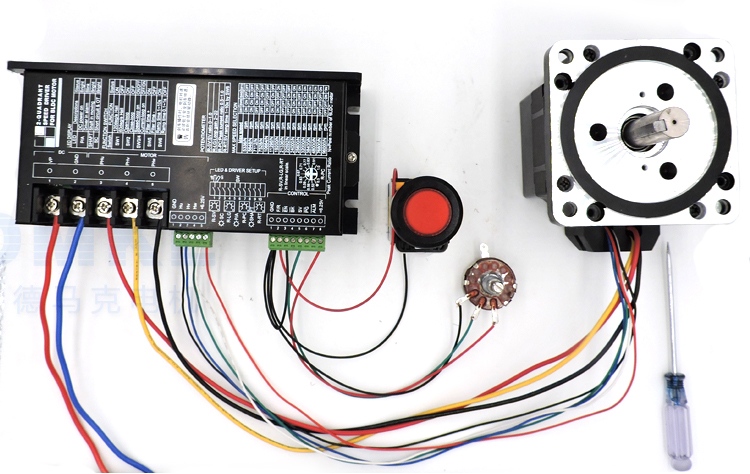

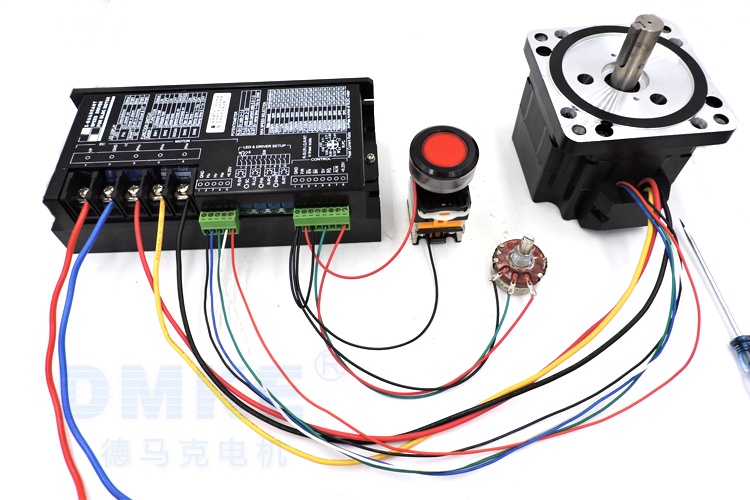

二、2745驅動器接線圖（正反轉加調速）俯視圖：

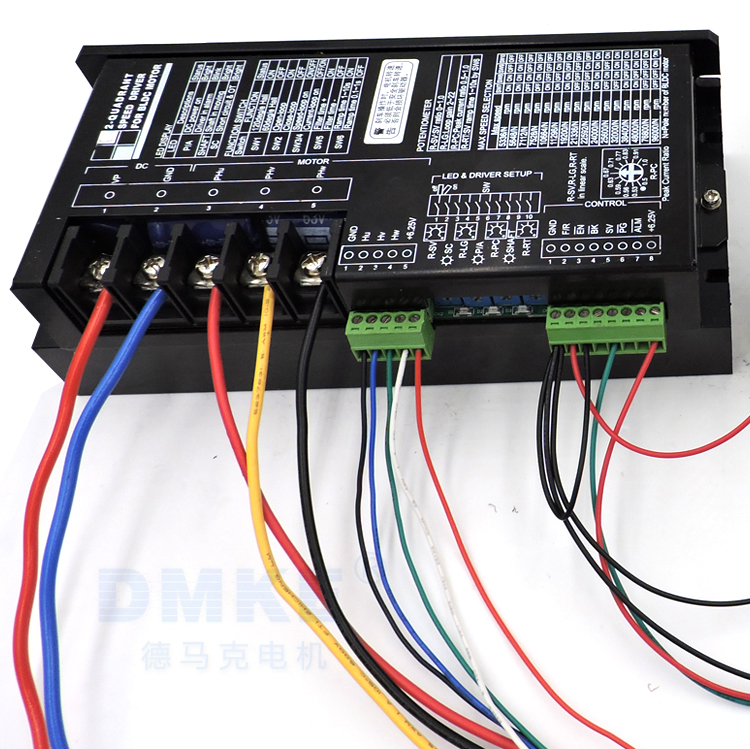

如上兩圖所示：
驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）
1 、 VP 接 電源正極（最粗紅線）
2、 GND 接 電源負極（最粗藍線）
3、 PHU 接 電機的粗紅線
4、 PHV 接 電機的粗黃線
5 、 PHW 接 電機的粗黑線
6、 GND 接 電機的細黑線
7、 HU 接 電機的細藍線
8、 HV 接 電機的細綠線
9、 HW 接 電機的細白線
10、+0.25v 接 電機的細紅線
11、GND 另用一條線接 EN 和 調速開關的黑線（0v）和啟動開關黑線
12、F/R 接啟動開關的紅線
13、EN 接GND
14、BK 不接線
15、SV 接 開關的綠線（信號線）
16、PG 不接線
17、ALM 不接線
18、+0.25v 接 開關的紅線（5v）
