BLD-750接線圖（調速）
BLD-750接線圖（調速）

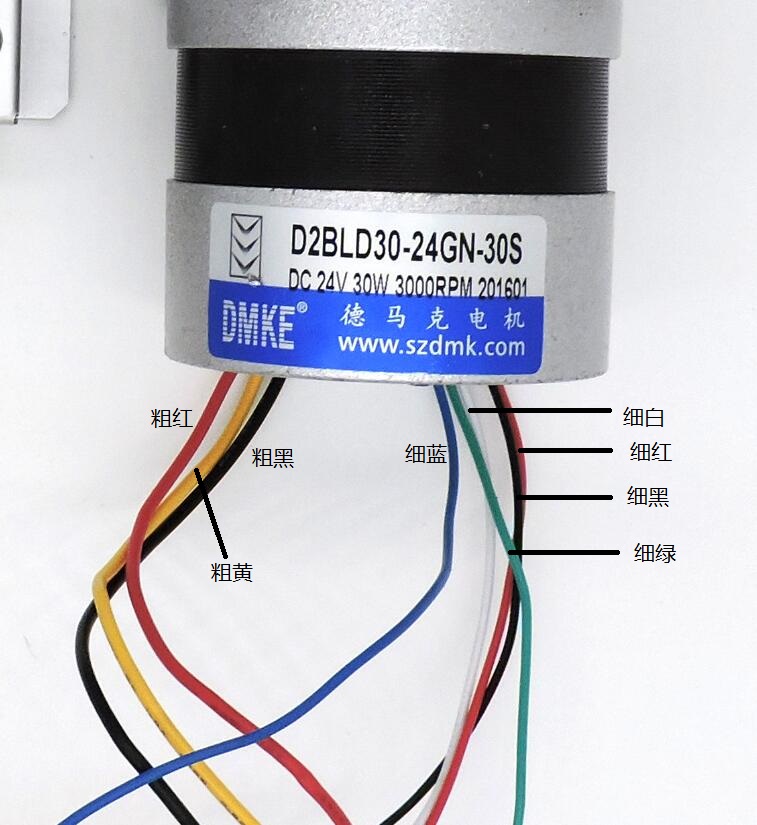

一、首先辨識清楚直流無刷電機上的線：
如上圖，直流無刷電機一共有八根線
三根是粗的，五根是細的分別為：
粗紅 細藍
粗黃 (粗白) 細白（細黃）
粗黑 細紅
細黑
細綠
分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

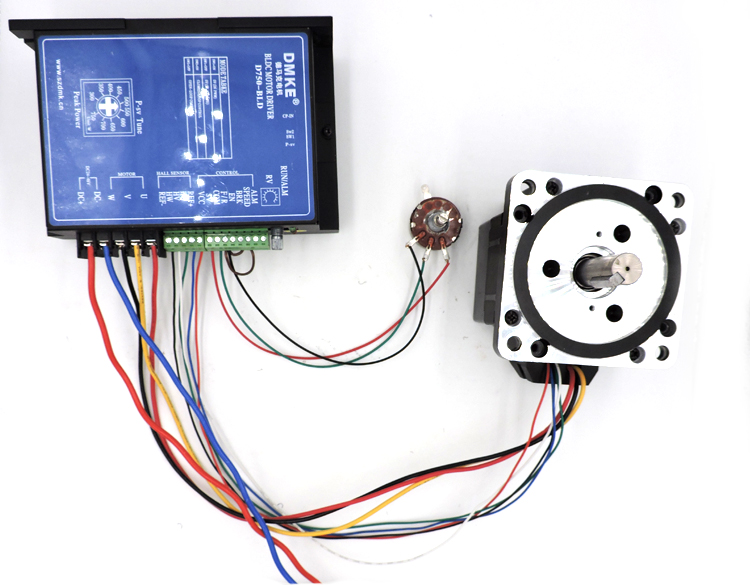

二、BLD-750驅動器接線圖俯視圖：

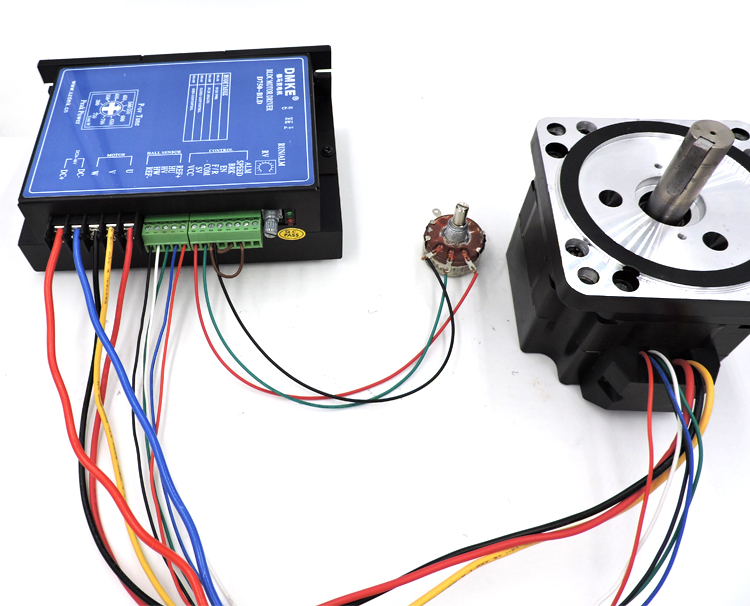

如上兩圖所示：
驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）
1 、 DC+ 接 電源正極（最粗紅線）
2、 DC- 接 電源負極（最粗藍線）
3、 W 接 電機的粗黑線
4、 V 接 電機的粗黃線
5 、U 接 電機的粗紅線
6、REF- 接 電機的細黑線
7、HW 接 電機的細白線
8、HV 接 電機的細藍線
9、HU 接 電機的細綠線
10、REF+ 接 電機的細紅線
11、VCC 開關的紅線（5v）
12、SV 開關的綠線（信號線）
13、COM 接 開關的黑線（0v） 和 BRK 和 EN
14、F/R 不接線，留空白
15、EN 接 COM
16、BRK 接 COM
17、SPEED 不接線，留空白
18、ALM 不接線，留空白
